最終更新日：2023/12/12 原本2021-04-30

Raspberry Pi Pico C/C++ SDK 環境構築 on Windows 10

About

  • Windows 10上でC/C++ SDKを使用したRaspberry Pi Picoの開発環境構築を行います。
    • ビルド
      • Developer Command Prompt for VS 2019 を使用
      • Developer Command Prompt for VS 2019 と VSCodeを使用
      • MSYS2 を使用 ★おすすめ
    • リモートデバッグ
      • gdb コマンドを使用
      • gdb とVSCode を使用 ★おすすめ
  • いくつかの方法を紹介しますが、以下の組合せが一番楽だと思います。(Visual Studioのインストール不要)
    • コーディング: VSCode
    • ビルド: MSYS2
    • リモートデバッグ: VSCode
  • リモートデバッグが不要な方は、前半の内容だけで大丈夫です

環境

  • 基本環境
    • Windows10 64-bit
    • Raspberry Pi Pico
      • リモートデバッグを試す場合は2台
  • その他
    • 手順毎に必要なツールは、都度記載します
    • ソースコード取得のためのgitは既にインストール済みとします
    • getting-started-with-pico.pdf にはpythonのインストールも必要と書いてありましたが、今回の内容だけであれば不要でした

情報源

その他

プロジェクトを用意する

プロジェクト構造を作成する

  • 適当な場所でGitBashを開き、ワークフォルダを作ります。その中に、pico-sdkをcloneします。
    • ワークフォルダ名をpico-work とします
      • その下に、実際に自分のソースコードなどを配置するフォルダを作ります。今回はpj_base とします
      • pj_base と同レベルの位置に、pico-sdk を配置します
    • ここでは、pico-sdk をgit submodule として用います。他にも、cmake時に自動でダウンロードさせたり、完全にローカルで持つ方法もあります
  • pico-sdk　を使うのに必要なファイル(pico_sdk_import.cmake )を自分のワークフォルダにコピーしておきます
  • また、その他必要な空ファイルだけ作っておきます
GitBash
mkdir pico-work && cd pico-work
git init
git submodule add https://github.com/raspberrypi/pico-sdk.git
cd pico-sdk && git submodule update --init && cd ..
touch CMakeLists.txt
cp pico-sdk/external/pico_sdk_import.cmake .
mkdir pj_base && cd pj_base
touch CMakeLists.txt Main.cpp
構造
pico-work
├─CMakeLists.txt
├─pico_sdk_import.cmake
├─pico-sdk/
└─pj_base/
        CMakeLists.txt
        Main.cpp

CMakeとソースコードを用意する

本記事の主題は環境構築なので、ソースコード関係はとりあえずコピペしてください。
重要なポイントとして、getting-started-with-pico.pdf ではPICO_SDK_PATH の環境変数を設定する必要があると書かれています。ここではpico-sdkがどこにあるか既に知っているのでトップレベルのCMakeLists.txt内で指定しています。逆に、環境変数で設定されているとうまくいかないかもしれません。

pico-work/CMakeLists.txt
cmake_minimum_required(VERSION 3.12)

set(PICO_SDK_PATH ${CMAKE_CURRENT_LIST_DIR}/pico-sdk)
include(pico_sdk_import.cmake)

set(ProjectName "pico-work")
project(${ProjectName})
set(CMAKE_C_STANDARD 11)
set(CMAKE_CXX_STANDARD 17)

pico_sdk_init()

add_subdirectory(pj_base)
pico-work/pj_base/CMakeLists.txt
set(BinName "pj_base")
add_executable(${BinName}
    Main.cpp
)

pico_enable_stdio_usb(${BinName} 1)
pico_enable_stdio_uart(${BinName} 1)

target_link_libraries(${BinName} pico_stdlib)
pico_add_extra_outputs(${BinName})
pico-work/pj_base/Main.cpp
#include <cstdint>
#include <cstdio>

#include "pico/stdlib.h"

int main() {
    stdio_init_all();
    const uint32_t LED_PIN = 25;
    gpio_init(LED_PIN);
    gpio_set_dir(LED_PIN, GPIO_OUT);

    while (true) {
        printf("Hello, world!\n");
        gpio_put(LED_PIN, 1);
        sleep_ms(250);
        gpio_put(LED_PIN, 0);
        sleep_ms(250);
    }

    return 0;
}

ビルド環境を構築する

Visual Studio 2019を使用する方法と、MSYSを使用する方法の2つを紹介します。どちらでもできることは同じはずですが、Visual Studio 2019を使用するのが正式な方法です。何か問題があったらVisual Studio 2019で正規の方法でも試すことをお勧めします。

ビルド環境を構築する (VS2019)

インストール

  • Visual Studio 2019
    • インストール時に、Windows 10 SDKも追加すること
  • ARM GCC
  • Windows用cmake
    • cmake.exe が格納されているbinディレクトリをパスに追加
    • 注意: 別途msys等をインストール済みで、msysの/usr/bin等にもパスが通っている場合には無効にしておく

ビルドする

  • Developer Command Prompt for VS 2019 を開き、pico-work を作成したフォルダに移動して下記コマンドを実行します
  • 成功したら、pico-work\build\pj_base\pj_base.uf2 が作られているはずです。これを、picoに書き込めばLEDがチカチカしながら、ターミナルに"Hello, world!" が出力されます。
VSCommandPrompt
cd C:\iwatake\devel\pico-work
mkdir build && cd build
cmake -G "NMake Makefiles" ..
nmake

ビルド環境を構築する (VS2019 + VSCode)

インストール

  • Visual Studio Code

    • 以下のエクステンションをインストール
      • ms-vscode.cpptools
      • ms-vscode.cmake-tools

  • VSCodeの設定

    • Manage (左下(ナビゲーションバーの左の歯車アイコン)) -> Settings -> Extensions -> CMake Tools configuration
      • Cmake: Generator
        • NMake Makefiles

ビルドする

  • Developer Command Prompt for VS 2019 を開き、code コマンドによってVSCodeを起動します
    • ★★★非常に重要です。通常の手順でVSCodeを起動するとビルドに失敗します
  • 起動したVSCodeでpico-work フォルダを開く。(フォルダをドラッグ&ドロップするのが楽)
  • ctrl+shift+pでコマンドパレットを開き、CMake: Configure
    • GCC for arm-none-eabi を選択
  • ctrl+shift+pでコマンドパレットを開き、CMake: Build
  • 成功したら、先ほどと同様にbuildフォルダの下にpj_base.uf2が作られます

その他

  • デフォルトだとCMakeLists.txtを編集するたびに自動的にconfigureされてしまいうざいので、VSCodeのsettingsからCmake: Configure On Open とCmake: Configure On Edit をoffにしておくといいと思います

ビルド環境を構築する (MSYS2)

インストール

ARM GCCについて

  • ARM GCCは、以下の2つの手順でインストール可能です
    • 公式手順書に記載のhttps://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads をダウンロードして、MSYSから参照する
      • MSYS2起動後、毎回以下コマンドを実行。または、.bashrc等に記載しておく
      • export PATH=/c/auenda/tool/gcc-arm-none-eabi-10-2020-q4-major/bin:${PATH}
    • MSYS内でインストールする
      • pacman -S mingw-w64-x86_64-arm-none-eabi-gcc
  • おそらく、上記の2つはまぜるな危険です。どちらか一つの方法を選んでください。不安なら1個目の方法を使ってください。

ビルドする

  • MSYS2を起動し、pico-work を作成したフォルダに移動して下記コマンドを実行します
  • 成功したら、pico-work\build\pj_base\pj_base.uf2 が作られているはずです。
msys
# export PATH=/c/auenda/tool/gcc-arm-none-eabi-10-2020-q4-major/bin:${PATH}
cd /c/auenda/devel/pico-work
mkdir build && cd build
cmake .. -G "MSYS Makefiles"
make

リモートデバッグ環境を構築する

基本的には、getting-started-with-pico.pdfの「Appendix A: Using Picoprobe」の通りです。

Picoprobeをビルドする

  • 本手順は1度だけ必要です
  • デバッガとして動作するRaspberry Pi Pico用のファームウェア(uf2)を作成します
  • ここでは、MSYS2を使ってビルドします。
  • ビルドに成功したら、picoprobe.uf2 というファイルが生成されるので、デバッガとして使用したいRaspberry Pi Picoに書き込みます。
  • 同じものを以下に配置しておきます
  • 本作業が終わったらpicoprobe フォルダは不要なので削除して大丈夫です
msys
# export PATH=/c/auenda/tool/gcc-arm-none-eabi-10-2020-q4-major/bin:${PATH}
cd /c/auenda/devel/pico-work
git clone https://github.com/raspberrypi/picoprobe.git
cd picoprobe
mkdir build && cd build
export PICO_SDK_PATH="../../pico-sdk"
cmake .. -G "MSYS Makefiles"
make

ドライバをインストール

OpenOCDをビルドする

  • 本手順は1度だけ必要です
  • デバッガとして動作するRaspberry Pi Pico用と通信をする、OpenOCDをビルドします。ビルドにはMSYS2を使用します。

  • 以下のパッケージをインストールします。

    msys
    pacman -Syu
pacman -Su
pacman -S mingw-w64-x86_64-toolchain git make libtool pkg-config autoconf automake texinfo mingw-w64-x86_64-libusb
# 全部default設定を選択 (Enter押すだけ)

  • 以下コマンドによってビルドします。

    NOTE: MSYS2 MSYSではなく, MSYS2 MinGW x64 を起動することに注意.
    前者だと必要なPATHが通っていない. (自分でPATHを通しても良いが)

    msys
    git clone https://github.com/raspberrypi/openocd.git --branch picoprobe --depth=1
cd openocd
./bootstrap
./configure --enable-picoprobe --disable-werror
make -j4

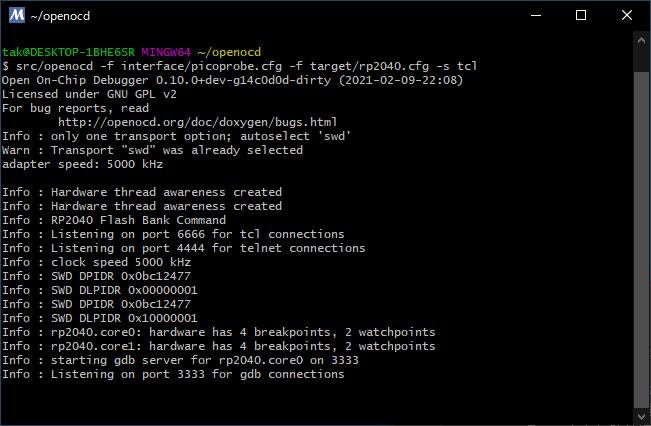

  • 以下コマンドによってOpenOCDを起動します。

  • リモートデバッグ実行時は、事前に必ず起動しておくようにします。起動時のパスはどこでもいいです。起動後は放置して大丈夫です

    msys
    cd openocd
src/openocd -f interface/picoprobe.cfg -f target/rp2040.cfg -s tcl


デバッガとデバッグ対象のRaspberry Pi Picoを接続する

https://datasheets.raspberrypi.org/pico/getting-started-with-pico.pdf より


デバッグ用ビルドをする

  • ビルド時に、以下のオプションを付けてビルドします。無くても実行は出来ますが、ブレークポイントを張ったりできません。
    • CMAKE_BUILD_TYPE=Debug
      • デバッグ情報付加
    • PICO_DEOPTIMIZED_DEBUG=on
      • 最適化しない

  • MSYS2からビルドする場合は以下のようになります

    msys
    # export PATH=/c/auenda/tool/gcc-arm-none-eabi-10-2020-q4-major/bin:${PATH}
cmake .. -G "MSYS Makefiles"  -DCMAKE_BUILD_TYPE=Debug -DPICO_DEOPTIMIZED_DEBUG=on
make

  • Developer Command Prompt for VS 2019からビルドする場合は以下のようになります

    VSCommandPrompt
    cmake -G "NMake Makefiles" .. -DCMAKE_BUILD_TYPE=Debug -DPICO_DEOPTIMIZED_DEBUG=on
nmake

リモートデバッグする (gdbコマンド)

  • 上述の通り、MSYS2上でOpenOCDを起動しておきます。これとは別のMSYS2を開き、ビルドしたelfファイルがある場所で以下のようにデバッグが可能です。
msys
cd /c/auenda/devel/pico-work/build/pj_base/
gdb-multiarch pj_base.elf

(gdb)
target remote localhost:3333
load
monitor reset init
b main
continue
n
n
n
quit


リモートデバッグする (VSCode)

インストール

  • Visual Studio Code
    • 以下のエクステンションをインストール
      • marus25.cortex-debug

準備

  • ワークフォルダをVSCodeで開きます (ビルドをしないでデバッグだけの場合は、普通に開いて大丈夫です)
  • .vscode フォルダがない場合は自分で作ります
    • TERMINAL上で、mkdir .vscode
  • 設定ファイルのひな形をダウンロードします
    • curl https://raw.githubusercontent.com/raspberrypi/pico-examples/master/ide/vscode/launch-remote-openocd.json -o .vscode/launch.json
    • curl https://raw.githubusercontent.com/raspberrypi/pico-examples/master/ide/vscode/settings.json -o .vscode/settings.json
  • ※上記コマンドは一例なので、どのようにダウンロードしても大丈夫です

launchファイルの修正

  • launch.json ファイルにデバッグ用の設定が記載されていますが、自分の環境に合わせて修正します。修正箇所は主に以下の通りです。
    • executable : elfファイル。トップレベルのCMakeLists.txtにadd_executableが含まれていたらそれが使用される模様。そうじゃないとエラーになるので、自分で指定する
    • gdbPath : gdb実行ファイルのパス。今回はmsysのgdbを指定するのでフルパスで指定する
    • gdbTarget : 別途msysで起動中のOpenOCDで設定したターゲットのURLとポートを指定する
    • svdFile : ハードウェア情報が記載されたファイルへの場所。デフォルトだと環境変数としてのPICO_SDK_PATH を使用しているので、ここも変更
  • 結果、以下のようになります。これは僕の環境の場合ですので、適宜変更をしてください。
launch.json
{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Pico Debug",
            "type":"cortex-debug",
            "cwd": "${workspaceRoot}",
            // "executable": "${command:cmake.launchTargetPath}",
            "executable": "${workspaceRoot}/build/pj_base/pj_base.elf",
            "request": "launch",
            "servertype": "external",
            // This may need to be arm-none-eabi-gdb depending on your system
            "gdbPath" : "C:/msys64/mingw64/bin/gdb-multiarch.exe",
            // Connect to an already running OpenOCD instance
            "gdbTarget": "localhost:3333",
            "svdFile": "pico-sdk/src/rp2040/hardware_regs/rp2040.svd",
            "runToMain": true,
            // Work around for stopping at main on restart
            "postRestartCommands": [
                "break main",
                "continue"
            ]
        }
    ]
}

リモートデバッグする

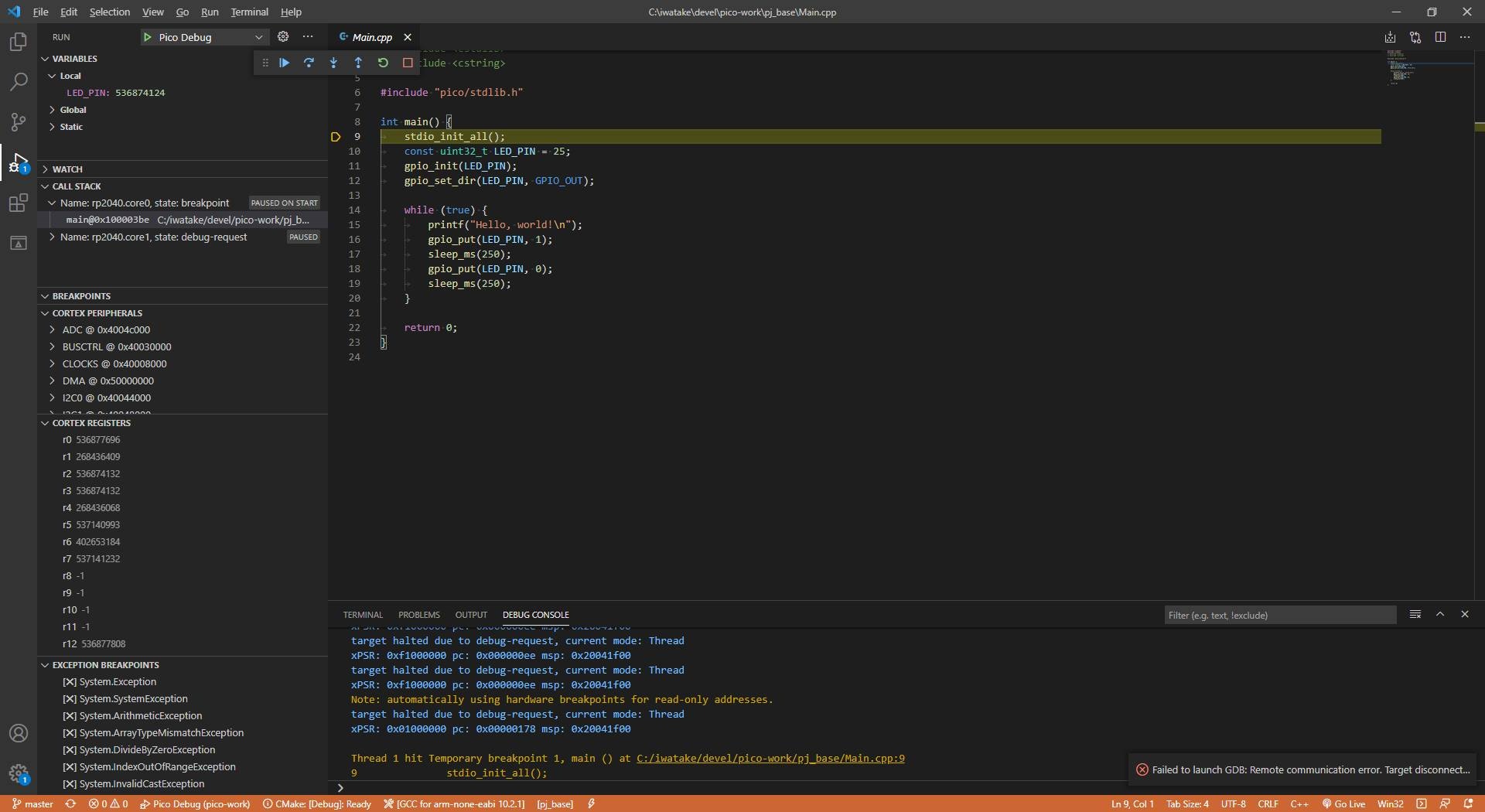

F5キーを押すことで、デバッグが開始されます。自動的に、Main.cppのmain関数先頭でブレークポイントがかかって止まるはずです。
この場合も、別途OpenOCDを起動しておく必要があります。


おまけ

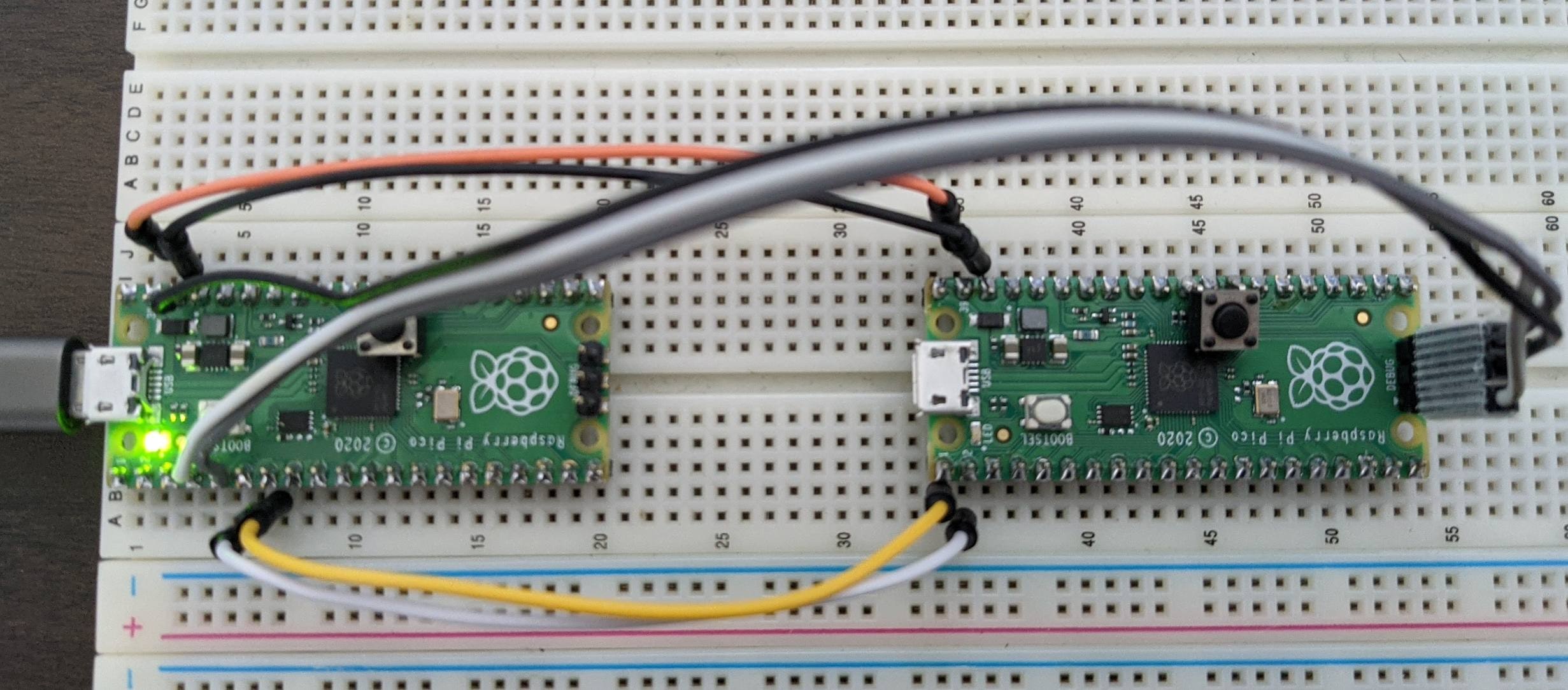

デバッグ線

僕はRaspberry Pi Picoの内1つはデバッガ専用とするため、デバッグ用配線は直接接続してみました。
ただ、ターゲットとなるRaspberry Pi PicoにもUSBを接続してUART (USB CDC)接続しようとしたら、上手く動きませんでした。

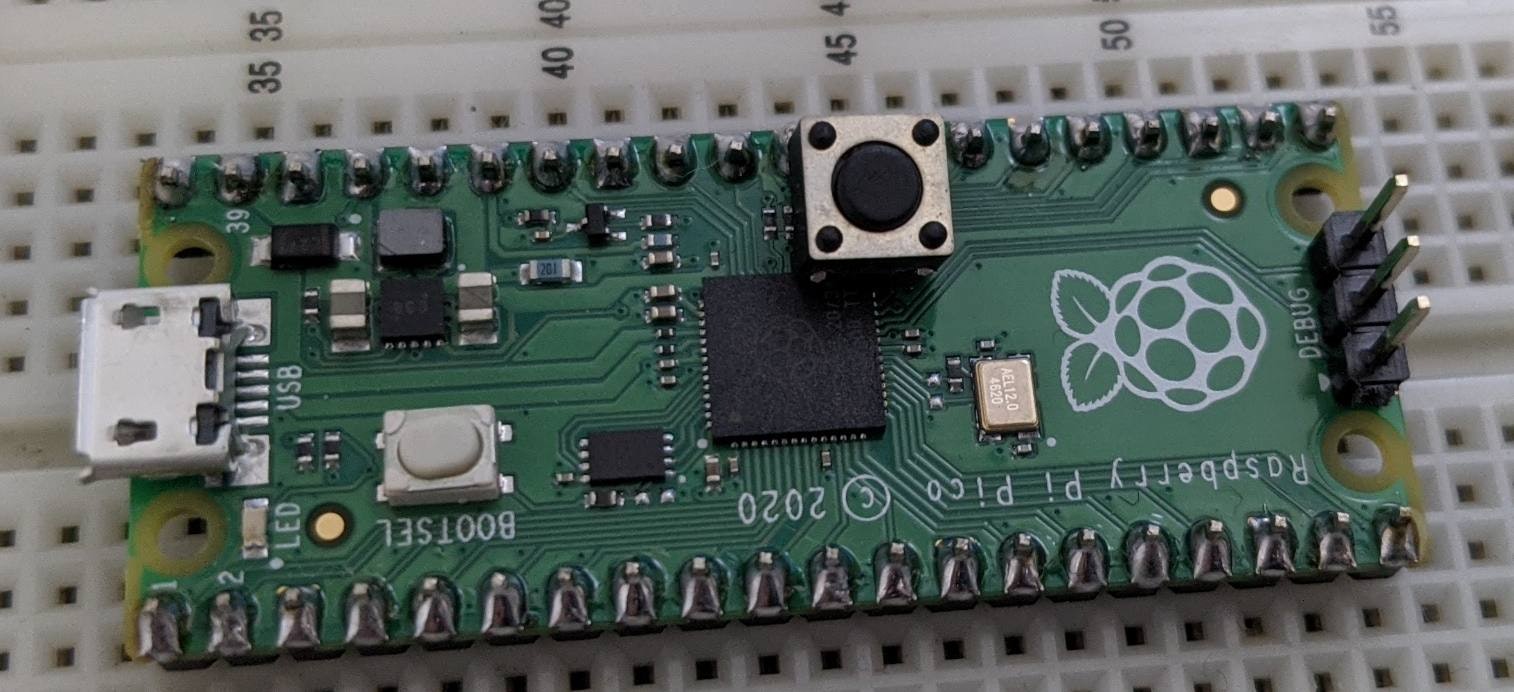

RUN(Reset)ボタン

こんな感じにResetボタンを付けると便利です。


自分用コマンドまとめ

[msys]
cd openocd
src/openocd -f interface/picoprobe.cfg -f target/rp2040.cfg -s tcl

[vs]
mkdir build && cd build
cmake -G "NMake Makefiles" ..
cmake -G "NMake Makefiles" .. -DCMAKE_BUILD_TYPE=Debug -DPICO_DEOPTIMIZED_DEBUG=on
nmake


[msys]
cmake .. -G "MSYS Makefiles"
cmake .. -G "MSYS Makefiles"  -DCMAKE_BUILD_TYPE=Debug -DPICO_DEOPTIMIZED_DEBUG=on
make
