[Android] アプリの画面遷移とActivity間のデータ転送

ページをめくるようにアプリ画面全体を変えたり、設定画面、HELPに画面遷移させたいケースは多々あります。
　
またその時に何らかのデータも同時に転送して、場合によっては遷移先からデータを取得して戻りたい場合の実装方法について考えてみます。
　

Android Studio 3.2
Android 9.0

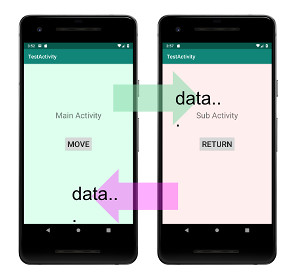

Activity 画面を遷移しデータを受け渡すアプリ

　
画面の遷移だけのケースはActivityの画面遷移にて説明しましたが

遷移したタイミングでデータを渡したい
遷移先から戻るタイミングでデータを受け取りたい

という場合にはIntentを使ってActivity間でデータを渡すことができます。
Activity間で共通のデータとして扱いたい場合は（積極的にお勧めしませんが）グローバル変数を使うこともできます。

ここではIntentを使って試してみます

startActivityForResult(Intent, int)
onActivityResult(int, int, Intent)

を使います。
　

目次
1.MainActivity ：putExtra & onActivityResult
2.SubActivity ：データを受け取る
3.SubActivity ：[back] ボタンのタップで元に戻り、データを返す
4.MainActivity ：元の画面でデータを受け取る

putExtra & onActivityResult

　
MainActivity から SubActivity への遷移は

Intent intent = new Intent(getApplicatio(), SubActivity.class);
startActivity(intent);

1 2	Intent intent = new Intent(getApplicatio(), SubActivity.class); startActivity(intent);

でしたが、ここでデータを渡すために
putExtra(name, value)　を追加します
渡すデータの key(name) と value を putExtra に入れます
入れるデータの型指定はありません

Intent intent = new Intent(getApplication(), SubActivity.class);
intent.putExtra("EXTRA_DATA", data1);
startActivity(intent);

Intent intent = new Intent(getApplication(), SubActivity.class);

intent.putExtra("EXTRA_DATA", data1);

startActivity(intent);

　
別の Activity を開始するではpublicなKeyを設定しています。これはputExtraによると
String: The name of the extra data, with package prefix.
とありますので、package名をprefixとして例えば、EXTRA_DATAというのを設定します。
　

public static final String EXTRA_DATA
            = "com.example.testactivitytrasdata.DATA";
...
Intent intent = new Intent(getApplication(), SubActivity.class);
intent.putExtra(EXTRA_DATA, data1);
startActivity(intent);

public static final String EXTRA_DATA

= "com.example.testactivitytrasdata.DATA";

...

Intent intent = new Intent(getApplication(), SubActivity.class);

intent.putExtra(EXTRA_DATA, data1);

startActivity(intent);

　
data1 を渡すだけならこれでいいのですが、SubActivity からの返しを受け取りたいので

Intent intent = new Intent(getApplication(), SubActivity.class);
intent.putExtra(EXTRA_DATA, data1);
int requestCode = 1000;
startActivityForResult( intent, requestCode );

Intent intent = new Intent(getApplication(), SubActivity.class);

intent.putExtra(EXTRA_DATA, data1);

int requestCode = 1000;

startActivityForResult( intent, requestCode );

startActivityForResult と返ってくるリクエストコードを設定します
また、返ってきたときに受け取りは、onActivityResult で受け取ります

protected void onActivityResult( int requestCode, int resultCode, Intent intent) {
		super.onActivityResult(requestCode, resultCode, intent);
　　　// 受け取るためのコード
}

protected void onActivityResult( int requestCode, int resultCode, Intent intent) {

super.onActivityResult(requestCode, resultCode, intent);

　　　// 受け取るためのコード

}

SubActivity データを受け取る

　
渡されたデータを受け取るには

Intent intent = getIntent();
data1 = intent.getIntExtra(MainActivity.EXTRA_DATA, 0);

1 2	Intent intent = getIntent(); data1 = intent.getIntExtra(MainActivity.EXTRA_DATA, 0);

　
受け取るときは、name とデータの型を指定します。
データが int の場合は、初期値を入れます
intent.getIntExtra(name, defaultValue)

その他、
getStringExtra(String name)
getBooleanExtra(String name, boolean defaultValue)
…etc.
Intent reference

[back] ボタンタップで元に戻り、データを返す

　
SubActivity から戻るときにデータを返すには同様に
putExtra(name, value)
を使います
　

Intent intent = new Intent();
intent.putExtra(MainActivity.EXTRA_DATA, result);
setResult(RESULT_OK, intent);

Intent intent = new Intent();

intent.putExtra(MainActivity.EXTRA_DATA, result);

setResult(RESULT_OK, intent);

MainActivity ：元の画面でデータを受け取る

　
SubActivity からのデータを受け取るにはonActivityResult 内で受け取ります
この受け取りでは、MainActivity は onCreate() から始まらずに onActivityResult に到達します

int res = intent.getIntExtra(EXTRA_DATA, 0);

1	int res = intent.getIntExtra(EXTRA_DATA, 0);

色々追加して、以下のような機能でまとめてみます。
MainActivityで文字入力
SubActivityで受け取って表示
SubActivityから、受け取った文字列に追加して戻す
MainActivityではSubActivityから戻された文字列を表示
尚、Key nameはEXTRA_MESSAGEとして設定しました
　
MainActivity.java

import android.content.Intent;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.TextView;

public class MainActivity extends AppCompatActivity {

    // the key constant
    public static final String EXTRA_MESSAGE
//            = "com.example.testactivitytrasdata.MESSAGE";
            = "YourPackageName.MESSAGE";

    private TextView textView;
    static final int RESULT_SUBACTIVITY = 1000;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        textView = findViewById(R.id.text_view);

        final EditText editText= findViewById(R.id.edit_text);

        Button button = findViewById(R.id.button);
        button.setOnClickListener(new View.OnClickListener() {
            public void onClick(View v) {
                Intent intent = new Intent(getApplication(), SubActivity.class);
                if(editText.getText() != null){
                    String str = editText.getText().toString();
                    intent.putExtra(EXTRA_MESSAGE, str);
                }
                startActivityForResult( intent, RESULT_SUBACTIVITY );

                // in order to clear the edittext
                editText.setText("");
            }
        });
    }

    // SubActivity からの返しの結果を受け取る
    protected void onActivityResult( int requestCode, int resultCode, Intent intent) {
        super.onActivityResult(requestCode, resultCode, intent);

        if(resultCode == RESULT_OK && requestCode == RESULT_SUBACTIVITY &&
                null != intent) {
            String res = intent.getStringExtra(MainActivity.EXTRA_MESSAGE);
            textView.setText(res);
        }
    }
}

import android.content.Intent;

import android.support.v7.app.AppCompatActivity;

import android.os.Bundle;

import android.view.View;

import android.widget.Button;

import android.widget.EditText;

import android.widget.TextView;

public class MainActivity extends AppCompatActivity {

// the key constant

public static final String EXTRA_MESSAGE

// = "com.example.testactivitytrasdata.MESSAGE";

= "YourPackageName.MESSAGE";

private TextView textView;

static final int RESULT_SUBACTIVITY = 1000;

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

textView = findViewById(R.id.text_view);

final EditText editText= findViewById(R.id.edit_text);

Button button = findViewById(R.id.button);

button.setOnClickListener(new View.OnClickListener() {

public void onClick(View v) {

Intent intent = new Intent(getApplication(), SubActivity.class);

if(editText.getText() != null){

String str = editText.getText().toString();

intent.putExtra(EXTRA_MESSAGE, str);

}

startActivityForResult( intent, RESULT_SUBACTIVITY );

// in order to clear the edittext

editText.setText("");

}

});

}

// SubActivity からの返しの結果を受け取る

protected void onActivityResult( int requestCode, int resultCode, Intent intent) {

super.onActivityResult(requestCode, resultCode, intent);

if(resultCode == RESULT_OK && requestCode == RESULT_SUBACTIVITY &&

null != intent) {

String res = intent.getStringExtra(MainActivity.EXTRA_MESSAGE);

textView.setText(res);

}

　
遷移先のActivity

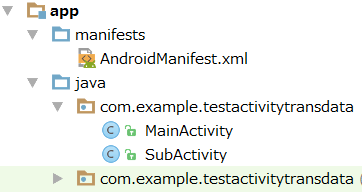

SubActivity.javaを作成します。
　

　
SubActivity.java

import android.content.Intent;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.TextView;


public class SubActivity extends AppCompatActivity {

    private EditText editText;
    private String message;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_sub);

        // to get message from MainActivity
        Intent intent = getIntent();
        message = intent.getStringExtra(MainActivity.EXTRA_MESSAGE);

        TextView textView = findViewById(R.id.text_view);
        textView.setText(message);

        editText = findViewById(R.id.edit_text);

        // back to MainActivity
        Button button = findViewById(R.id.button);
        button.setOnClickListener(new View.OnClickListener() {
            public void onClick(View v) {
                Intent intent = new Intent();
                if (editText.getText() != null) {
                    String str = message + editText.getText().toString();
                    intent.putExtra(MainActivity.EXTRA_MESSAGE, str);
                }

                editText.setText("");

                setResult(RESULT_OK, intent);

                finish();
            }
        });
    }
}

import android.content.Intent;

import android.os.Bundle;

import android.support.v7.app.AppCompatActivity;

import android.view.View;

import android.widget.Button;

import android.widget.EditText;

import android.widget.TextView;

public class SubActivity extends AppCompatActivity {

private EditText editText;

private String message;

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_sub);

// to get message from MainActivity

Intent intent = getIntent();

message = intent.getStringExtra(MainActivity.EXTRA_MESSAGE);

TextView textView = findViewById(R.id.text_view);

textView.setText(message);

editText = findViewById(R.id.edit_text);

// back to MainActivity

Button button = findViewById(R.id.button);

button.setOnClickListener(new View.OnClickListener() {

public void onClick(View v) {

Intent intent = new Intent();

if (editText.getText() != null) {

String str = message + editText.getText().toString();

intent.putExtra(MainActivity.EXTRA_MESSAGE, str);

}

editText.setText("");

setResult(RESULT_OK, intent);

finish();

}

});

}

　
MainActivityのレイアウト
activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#dfe"
    tools:context=".MainActivity">

    <!-- Top Title-->
    <TextView
        android:id="@+id/top_title"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="40dp"
        android:gravity="center_horizontal"
        android:text="@string/main"
        android:textSize="24sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintHorizontal_bias="1.0"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.0" />

    <!-- to send text-->
    <TextView
        android:id="@+id/to_sub"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:gravity="end"
        android:text="@string/to_sub"
        android:textSize="24sp"
        app:layout_constraintEnd_toEndOf="@+id/guideline"
        app:layout_constraintTop_toBottomOf="@+id/top_title"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@+id/edit_text"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintVertical_bias="0.05" />

    <EditText
        android:id="@+id/edit_text"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:autofillHints="@string/hint1"
        android:background="#fff"
        android:hint="@string/hint1"
        android:inputType="text"
        android:textSize="24sp"
        app:layout_constraintStart_toStartOf="@+id/guideline"
        app:layout_constraintTop_toBottomOf="@+id/top_title"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintVertical_bias="0.05" />

    <!-- returned text-->
    <TextView
        android:id="@+id/fm_sub"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:gravity="end"
        android:text="@string/from_sub"
        android:textSize="24sp"
        app:layout_constraintEnd_toEndOf="@+id/guideline"
        app:layout_constraintTop_toBottomOf="@+id/to_sub"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintVertical_bias="0.03" />

    <TextView
        android:id="@+id/text_view"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:text="@string/message"
        android:textSize="24sp"
        app:layout_constraintStart_toStartOf="@+id/guideline"
        app:layout_constraintTop_toBottomOf="@+id/to_sub"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintVertical_bias="0.03"/>

    <!-- -->
    <Button
        android:id="@+id/button"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_margin="20dp"
        android:gravity="center"
        android:text="@string/move"
        android:textSize="24sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.45"/>

    <android.support.constraint.Guideline
        android:id="@+id/guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_begin="180dp" />

</android.support.constraint.ConstraintLayout>

100

101

102

103

104

105

106

107

108

<?xml version="1.0" encoding="utf-8"?>

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:background="#dfe"

tools:context=".MainActivity">

<TextView

android:id="@+id/top_title"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_marginTop="40dp"

android:gravity="center_horizontal"

android:text="@string/main"

android:textSize="24sp"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintHorizontal_bias="1.0"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintTop_toTopOf="parent"

app:layout_constraintVertical_bias="0.0" />

<TextView

android:id="@+id/to_sub"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:gravity="end"

android:text="@string/to_sub"

android:textSize="24sp"

app:layout_constraintEnd_toEndOf="@+id/guideline"

app:layout_constraintTop_toBottomOf="@+id/top_title"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintRight_toLeftOf="@+id/edit_text"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintVertical_bias="0.05" />

<EditText

android:id="@+id/edit_text"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:autofillHints="@string/hint1"

android:background="#fff"

android:hint="@string/hint1"

android:inputType="text"

android:textSize="24sp"

app:layout_constraintStart_toStartOf="@+id/guideline"

app:layout_constraintTop_toBottomOf="@+id/top_title"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintVertical_bias="0.05" />

<TextView

android:id="@+id/fm_sub"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:gravity="end"

android:text="@string/from_sub"

android:textSize="24sp"

app:layout_constraintEnd_toEndOf="@+id/guideline"

app:layout_constraintTop_toBottomOf="@+id/to_sub"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintVertical_bias="0.03" />

<TextView

android:id="@+id/text_view"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:text="@string/message"

android:textSize="24sp"

app:layout_constraintStart_toStartOf="@+id/guideline"

app:layout_constraintTop_toBottomOf="@+id/to_sub"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintVertical_bias="0.03"/>

<Button

android:id="@+id/button"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_margin="20dp"

android:gravity="center"

android:text="@string/move"

android:textSize="24sp"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintTop_toTopOf="parent"

app:layout_constraintVertical_bias="0.45"/>

<android.support.constraint.Guideline

android:id="@+id/guideline"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:orientation="vertical"

app:layout_constraintGuide_begin="180dp" />

</android.support.constraint.ConstraintLayout>

　
SubActivityのレイアウト
activity_sub.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#fde"
    tools:context=".MainActivity">

    <!-- Top Title-->
    <TextView
        android:id="@+id/top_title"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="40dp"
        android:gravity="center_horizontal"
        android:text="@string/sub"
        android:textSize="24sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintHorizontal_bias="1.0"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.0" />

    <!-- received text-->
    <TextView
        android:id="@+id/to_sub"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:gravity="end"
        android:text="@string/from_main"
        android:textSize="24sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="@+id/guideline"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@+id/edit_text"
        app:layout_constraintTop_toBottomOf="@+id/top_title"
        app:layout_constraintVertical_bias="0.05" />

    <TextView
        android:id="@+id/text_view"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:text="@string/message"
        android:textSize="24sp"
        app:layout_constraintStart_toStartOf="@+id/guideline"
        app:layout_constraintTop_toBottomOf="@+id/top_title"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintVertical_bias="0.05"/>

    <!-- send text-->
    <TextView
        android:id="@+id/fm_sub"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:gravity="end"
        android:text="@string/to_main"
        android:textSize="24sp"
        app:layout_constraintEnd_toEndOf="@+id/guideline"
        app:layout_constraintTop_toBottomOf="@+id/to_sub"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintVertical_bias="0.03" />

    <EditText
        android:id="@+id/edit_text"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:autofillHints="@string/hint2"
        android:background="#fff"
        android:hint="@string/hint2"
        android:inputType="text"
        android:textSize="24sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintStart_toStartOf="@+id/guideline"
        app:layout_constraintTop_toBottomOf="@+id/to_sub"
        app:layout_constraintVertical_bias="0.03" />

    <!-- -->
    <Button
        android:id="@+id/button"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_margin="20dp"
        android:gravity="center"
        android:text="@string/back"
        android:textSize="24sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.45"/>

    <android.support.constraint.Guideline
        android:id="@+id/guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_begin="180dp" />

</android.support.constraint.ConstraintLayout>

100

101

102

103

104

105

106

107

108

<?xml version="1.0" encoding="utf-8"?>

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:background="#fde"

tools:context=".MainActivity">

<TextView

android:id="@+id/top_title"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_marginTop="40dp"

android:gravity="center_horizontal"

android:text="@string/sub"

android:textSize="24sp"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintHorizontal_bias="1.0"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintTop_toTopOf="parent"

app:layout_constraintVertical_bias="0.0" />

<TextView

android:id="@+id/to_sub"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:gravity="end"

android:text="@string/from_main"

android:textSize="24sp"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintEnd_toEndOf="@+id/guideline"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintRight_toLeftOf="@+id/edit_text"

app:layout_constraintTop_toBottomOf="@+id/top_title"

app:layout_constraintVertical_bias="0.05" />

<TextView

android:id="@+id/text_view"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:text="@string/message"

android:textSize="24sp"

app:layout_constraintStart_toStartOf="@+id/guideline"

app:layout_constraintTop_toBottomOf="@+id/top_title"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintVertical_bias="0.05"/>

<TextView

android:id="@+id/fm_sub"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:gravity="end"

android:text="@string/to_main"

android:textSize="24sp"

app:layout_constraintEnd_toEndOf="@+id/guideline"

app:layout_constraintTop_toBottomOf="@+id/to_sub"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintVertical_bias="0.03" />

<EditText

android:id="@+id/edit_text"

android:layout_width="0dp"

android:layout_height="wrap_content"

android:layout_margin="10dp"

android:autofillHints="@string/hint2"

android:background="#fff"

android:hint="@string/hint2"

android:inputType="text"

android:textSize="24sp"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintStart_toStartOf="@+id/guideline"

app:layout_constraintTop_toBottomOf="@+id/to_sub"

app:layout_constraintVertical_bias="0.03" />

<Button

android:id="@+id/button"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_margin="20dp"

android:gravity="center"

android:text="@string/back"

android:textSize="24sp"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintTop_toTopOf="parent"

app:layout_constraintVertical_bias="0.45"/>

<android.support.constraint.Guideline

android:id="@+id/guideline"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:orientation="vertical"

app:layout_constraintGuide_begin="180dp" />

</android.support.constraint.ConstraintLayout>

　
リソースです
strings.xml

<resources>
    <string name="app_name">アプリ名に変更</string>
    <string name="main">Main Activity</string>
    <string name="sub">Sub Activity</string>
    <string name="hint1">Message to Sub</string>
    <string name="hint2">Message to Main</string>
    <string name="to_main">"  to Main"</string>
    <string name="from_main">"from Main"</string>
    <string name="to_sub">"  to Sub"</string>
    <string name="from_sub">"from Sub"</string>
    <string name="move">move</string>
    <string name="back">back</string>
    <string name="message">message</string>
</resources>

<string name="app_name">アプリ名に変更</string>

<string name="main">Main Activity</string>

<string name="sub">Sub Activity</string>

<string name="hint1">Message to Sub</string>

<string name="hint2">Message to Main</string>

<string name="message">message</string>

</resources>

　
Manifest に SubActivity の記述も忘れずに、package名は適宜合わせてください。
AndroidManifest.xml

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.testactivitytransdata">

    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/AppTheme">
        <activity android:name=".MainActivity">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
        <activity
            android:name=".SubActivity"
            android:label="@string/app_name" >
        </activity>

    </application>

</manifest>

<?xml version="1.0" encoding="utf-8"?>

<manifest xmlns:android="http://schemas.android.com/apk/res/android"

package="com.example.testactivitytransdata">

<application

android:allowBackup="true"

android:icon="@mipmap/ic_launcher"

android:label="@string/app_name"

android:roundIcon="@mipmap/ic_launcher_round"

android:supportsRtl="true"

android:theme="@style/AppTheme">

<intent-filter>

</intent-filter>

</activity>

<activity

android:name=".SubActivity"

android:label="@string/app_name" >

</activity>

</application>

</manifest>

　
　
関連ページ：

Ref:
アクティビティ | Android Developers
